Sistemas de Tierra STP

Imagen del post

¿CÓMO FUNCIONA UN SISTEMA DE PUESTA A TIERRA?

  • Garantizar condiciones de seguridad a los seres vivos.
  • Permitir a los equipos de protección, despejar rápidamente las fallas.
  • Servir de referencia común al sistema eléctrico.
  • Conducir y disipar con suficiente capacidad, las corrientes de falla, electrostática y de rayo.
  • Transmitir señales de RF en onda media y larga
  • Realizar una conexión de baja resistencia con la tierra y con puntos de referencia de los equipos.

¿QUÉ DEBE TENER LA INFRAESTRUCTURA FRENTE A LA (STP)?

  • Toda instalación eléctrica debe tener un sistema de puesta a tierra (STP)

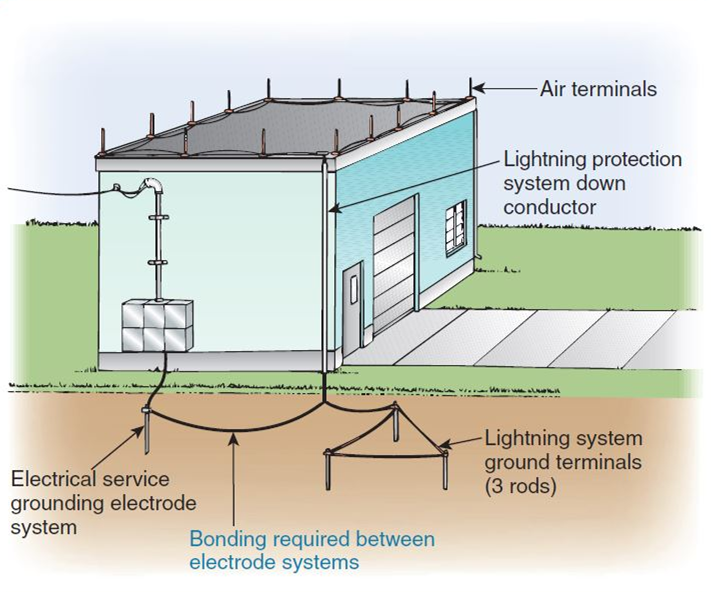

  • Los sistemas de puesta a tierra deben ser unificados.
  • Cumplir con el calibre mínimo según tabla 250-95 del NEC.
  • Toda puesta de tierra por lo menos un punto debe ser inspeccionable por medio de una caja de 30 cm X 30 cm.
  • La unión varilla-cable debe ser con soldadura.

¿CUÁL ES EL OBJETIVO DE FORTALECER UN SISTEMA DE PUESTA A TIERRA?

  • Limitar los voltajes ocasionados por:
  • Descargas atmosféricas (rayos)
  • Cambios súbitos de energía
  • Estabilizar el voltaje bajo condiciones normales de operación.
  • Facilitar la operación de dispositivos de protección (fusibles, interruptores) bajo condiciones de falla a tierra.

¿QUÉ SISTEMAS SE DEBEN ATERRIZAR?

  • Sistemas Monofásicos en los cuales el neutro es empleado como conductor de circuito.
  • Sistemas Trifásicos de red o emergencia (Plantas eléctricas) de 4 hilos conectados en Y, en los cuales el neutro es empleado como conductor de circuito.
  • Fuentes Derivadas Separadamente, tales como Transformadores de Aislamiento.

¿CUÁLES SON LOS RIESGOS DE NO CONSOLIDAR UN (STP)?

  • Alto riesgo de electrocución del personal
  • Daños de equipos
  • Operación no adecuada de equipo electrónico
  • Impide la operación correcta de interruptores, supresores de transientes y UPS´s

falla no aislada

¿ERRORES QUE SE COMETEN EN EL ATERRIZAMIENTO (STP)?

  • Desconocimiento de las normas eléctricas
  • Desconocimiento de las recomendaciones dadas por IEEE
  • Mala interpretación de los procedimientos correctos de aterrizamiento

¿EN QUÉ MOMENTO SE DEBE TOMAR UNA DECISIÓN ESTRUCTURAL?

  • Elevados Voltajes ante disturbios de alta frecuencia o cambios súbitos de estado.
  • Comportamiento exponencial descendente de la impedancia transitoria.
  • El valor máximo de voltaje ocurre primero que el de corriente inyectada
  • Mayor voltaje pico a mayor di/dt

¿CÓMO MEDIR LOS SISTEMAS DE PUESTA A TIERRA?

Resistivididad del terreno:
  • Muestra del terreno en laboratorio.
  • Medición en campo con el método de Wenner
  • Realizar mediciones en diferentes direcciones con el fin de parametrizar el terreno.
  • Factor dimensional, distancia y profundidad.
Resistencia de Puesta a Tierra:
  • Medición directa
  • Caída de potencial
  • Ubicación varillas de corriente y tensión.
  • Meseta de resistencia.
  • Relación de voltaje a corriente.
  • Baja Frecuencia de medición.
  • Baja corriente de medición
